- другие клапаны могут быть установлены на каждой стороне корпуса клапана, например, выпускного клапана, управляющего клапана или или внешнего перепускного клапана;
- специальные модели реле давления газа доступны для установки непосредственно на любой стороне корпуса клапана.

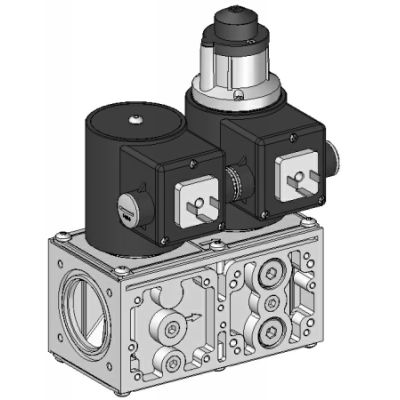

Комбинированный газовый клапан класса "A", подсоединительный размер до 2". Специальные фланцы доступны для труб диаметром от 1/2" до 2". Модульная конструкция:
Для контроля и регулирования газообразного топлива в газовых горелках, газовых котлах, плитах, печах и других газовых приборах.
Описание
| Тип газового клапана | 2 предохранительных запорных клапана последовательно, без регулятора давления. |
| Первый предохранительный клапан V1 | Всегда быстрого открытия. |
| Второй предохранительный клапан V2 | регулируемое медленное открытие (1..30 сек.) с регулятором расхода и ступенчатой открытой функцией |
| Подключение | Фланцы Maxon |
| Использование | Предназначен для использования с природным газом, бутаном или пропаном. |
| Материалы | - Корпус: литой алюминиевый корпус. - Возвратная пружина: сталь AISI 302. - Плунжерный клапан: хромированный Fe 360B. - Уплотнения и прокладки: NBR (нитрильный каучук). |
| Сертификаты | - CE утвержден, class "A" в соответствии с EN161 - ГОСТ - AGA |
| Комментарий | - VQ-Modular предназначен для максимальной рабочей частоты одного цикла в минуту. - Маленькие модели расчитаны на 500000 циклов работы. - Большие модели расчитаны на 300000 циклов работы. |
| Макс. рабочее давление | 360 мбар |
| Рабочий диапазон температур | -15 ... 60°C |
| Максимальное время закрытия | 1 сек. |
| Дополнительное описание | - Соленоиды клапанов пригодны для постоянного подпружинивания, таких как в непрерывном режиме. - Различные точки отбора давления доступны на обеих сторонах корпуса клапана, а также на фланцах. - Дополнительный индикатор закрытого положения (CPI-переключатель) может быть установлен на нижней части первого предохранительного клапана V1 |
Характеристики
| Напряжение питания | Размер клапана, дюймы | Максимальное время открытия, сек. | Общие характеристики | Электрическое подключение | Класс защиты | Потребляемая мощность, Вт | Максимальный расход, м3/ч | Доп. переключатель индикации закрытого положения | Запасная катушка V1 | Тип | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Первый клапан быстрого открытия. Второй клапан с регулируемым медленным открытием и регулятором расхода | |||||||||||
| 230 В | 3/4 | 30 | PG11 | IP54 | 15 | 8 | MS062001 | BB052302PG | VQ420MC1002 |  | |
| 230 В | 3/4 | 30 | DIN разъем | IP65 | 15 | 8 | MS062001 | BB052302DIN | VQ420MC1010 | | |
| 230 В | 1 | 30 | PG11 | IP54 | 21,1 | 11 | MS062501 | BB052326PG | VQ425MC1003 | | |
| 230 В | 1 | 30 | DIN разъем | IP65 | 21,1 | 11 | MS062501 | BB052326DIN | VQ425MC1011 | | |
| 115 В | 1 | 30 | PG11 | IP54 | 23,9 | 11 | MS062501 | BB051126PG | VQ425MC1029 | | |
| 230 В | 1.1/2 | 30 | PG11 | IP54 | 46,5 | 31 | MS064001 | BB052306PG | VQ440MC1004 | | |
| 230 В | 1.1/2 | 30 | DIN разъем | IP65 | 46,5 | 31 | MS064001 | BB052306DIN | VQ440MC1012 | | |
| 230 В | 2 | 30 | PG11 | IP54 | 61 | 40 | MS065001 | BB052309PG | VQ450MC1005 | | |
| 230 В | 2 | 30 | DIN разъем | IP65 | 61 | 40 | MS065001 | BB052309DIN | VQ450MC1013 | | |
| 230 В | 2 | 30 | Установленный на заводе перепускной клапан 1" | DIN разъем | IP65 | 61 | 40 | MS065001 | BB052309DIN | VQ450BB1005M | |
