- C60VR40xxx имеет регулируемые заданные значения и выполняет контроль за минимальным давлением газа.
- C60VR40xxx предназначен для установки непосредственно на корпусе клапана с помощью двух крепежных винтов и уплотнительного кольца.

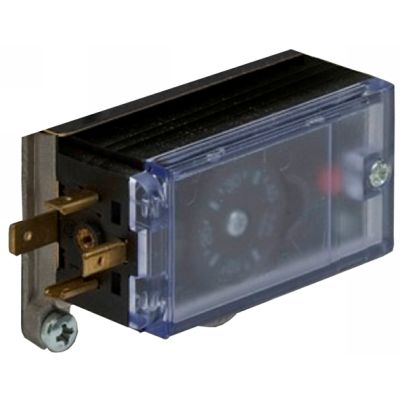

Реле давления для газа для установки на двойные клапаны VQ400 и комбинированные газовые клапаны VRB00/VR400/V4730.
Описание
| Вид давления | избыточное давление, относительное |
| Присоединение | Фланцевое, непосредственно на корпусе клапана. |
| Электрическое подключение | DIN разъем |
| Класс защиты | IP00 (IP54 с DIN разъемом установлен) |
| Габариты, материалы | - Корпус: алюминий - Крышка: армированное PBT стекловолокно |
| Рабочий диапазон температур | -10 ... 70°C |
| Концевой выключатель функции/емкость | - Действие реле: 1x SPDT (однополюсная группа переключающих контактов) - Активный: 5A - Индуктивный (COS PHI = 0.6): 0.5A |
| Сертификаты | - C60VR40 модели: CE (EN 1854) - C60VRT40 модели: UL |
| Монтажное положение | горизонтальное |
| Комментарий | Макс. давление: 2 бар 15 мин |
| Дополнительное описание | DIN разъем не входит в комплект |
Характеристики
| Диапазон регулировки давления, мбар | Перепад давления, мбар | Макс. давление, мбар | Тип | |
|---|---|---|---|---|
| Модели для Европы | ||||
| 5 ... 40 | 1,5 ... 2,5 | 100 | C60VR40040 |  |
| 30 ... 110 | 4 ... 12 | 600 | C60VR40110 | |
| 110 ... 300 | 15 ... 30 | 600 | C60VR40300 | |
| Модели для США | ||||
| 5 ... 40 | 1,5 ... 2,5 | 600 | C60VRT40040 | |
