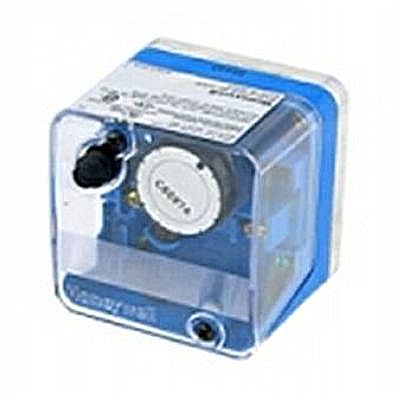

Реле давления Maxon C6097 для газа и воздуха

Реле давления Maxon C6097 для газа и воздуха

Реле давления C6097 - предохранительные устройства, используемые в системах с постоянным или изменяемым давлением, замечающие изменения давления воздуха или газа.

Описание

Вид давленияперепад давления, относительный
ПрисоединениеДоступны две модели: трубное крепление или фланцевое крепление на корпусе клапана.
- Модели c трубным креплением: положительное давление: G1/4"
- Модели c трубным креплением: отрицательное давление: G1/8"
- Модели с фланцевым креплением: прямой монтаж на корпусе клапана
Электрическое подключениеPG11 или DIN разъем
Класс защитыIP54
Габариты, материалы- Нижняя часть: литой алюминий
- Корпус: полибутилентерефталат синего цвета
- Крышка: прозрачный поликарбонат
Температура среды-15 ... 80°C
Рабочий диапазон температур-15 ... 60°C
Функции/емкость реле- Действие реле: SPDT (однополюсная группа переключающих контактов)
- Максимальное напряжение: 250В
- Минимальное напряжение: 24В
- Максимальная резистивная нагрузка: 5 A
- Максимальная индуктивная нагрузка: (pf=0.6): 3 A
- Минимальная нагрузка: 50 мА
СертификатыUL (US+C), CSA (US+C), FM
Монтажное положениегоризонтальное или вертикальное
Дополнительное описание- модели C6097A1 откалиброваны на падение давления (утверждены для использования в качестве ограничителя минимального давления в NA) и имеют шкалу psi (фунт на квадратный дюйм) или in.wc (дюймы водяного столба)
- модели C6097B1 откалиброваны на возрастание давления (утверждены для использования в качестве ограничителя максимального давления в NA) и имеют шкалу psi (фунт на квадратный дюйм) или in.wc (дюймы водяного столба)

Характеристики

Диапазон регулировки давления, мбарДиапазон разности заданного давления, мбарМакс. давление, мбарКомментарийТип
Американские модели для монтирования на фланец. Ручной сброс. Отключение при падении давления.
7 ... 520,6 ... 1,2600Утвержден CSA/UL/FMC6097A1061/U
Американские модели для монтажа на трубу, G1/4" соединение. Ручной сброс. Отключение при падении давления.
7 ... 526 ... 10,5500Утвержден CSA/UL/FMC6097A1012/U
Американские модели для монтажа на трубу, G1/4" соединение. Manual reset. Break on pressure rise.
30 ... 15025 ... 30600Утвержден CSA/UL/FMC6097B1002/U
