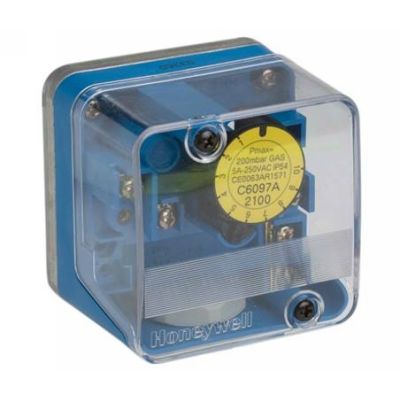

Реле давления C6097 - предохранительные устройства, используемые в системах с постоянным или изменяемым давлением, замечающие изменения давления воздуха или газа.
Описание
| Вид давления | перепад давления, относительный |
| Присоединение | с фланцевым креплением: прямой монтаж на корпусе клапана |
| Электрическое подключение | PG11 или DIN разъем |
| Класс защиты | IP54 |
| Габариты, материалы | - Нижняя часть: литой алюминий - Корпус: полибутилентерефталат синего цвета - Крышка: прозрачный поликарбонат |
| Температура среды | -15 ... 80°C |
| Рабочий диапазон температур | -15 ... 60°C |
| Функции/емкость реле | - Действие реле: SPDT (однополюсная группа переключающих контактов) - Максимальное напряжение: 250В - Минимальное напряжение: 24В - Максимальная резистивная нагрузка: 5 A - Максимальная индуктивная нагрузка: (pf=0.6): 3 A - Минимальная нагрузка: 50 мА |
| Сертификаты | CE (EN1864) - PIN: 0063AR1571 |
| Монтажное положение | горизонтальное или вертикальное |
| Дополнительное описание | - откалиброваны на номинальное давление (утверждены CE для использования в качестве ограничителя минимального или максимального давления в ЕС) и имеют шкалу в мбар |
Характеристики
| Диапазон регулировки давления, мбар | Диапазон разности заданного давления, мбар | Макс. давление, мбар | Комментарий | Тип | |
|---|---|---|---|---|---|
| Европейские модели для монтирования на фланец на корпусе клапана. Использует DIN разъем (не входит в комплект). | |||||
| 2,5 ... 50 | ... 0,6 | 300 | Утвержден CE | C6097A2200 |  |
| 30 ... 150 | ... 2,8 | 500 | Утвержден CE | C6097A2300 | |
| 100 ... 500 | ... 7 | 600 | Утвержден CE | C6097A2400 | |
