Эти газовые клапаны позволяют установить как минимальный поток, регулируя начальный угол двигателя, так и максимальный поток, регулируя регулировочный винт в нижней части клапана.

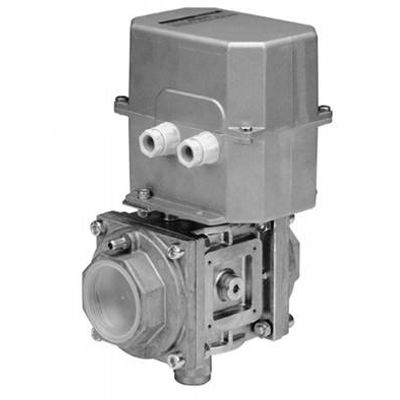

Эти клапаны предназначены для газообразных сред в газовых горелках, атмосферных газовых котлах, плавильных печах, печах для сжигания и других газопотреблебляющих приборах. Дроссельные клапаны серии VT5000 доступны в двух версиях: модель VT5025 (с 1/2, 3/4" и 1" фланцы) и модель VT5050 (с 1 1/4 ", 1 1/2" и 2" фланцы). Существует также одна модель с заводским установленым приводом (MT4000): VT4025A.
Описание
| Тип газового клапана | Дроссель-клапан с актуатором для управления потоком |
| Использование | Воздух, природный газ, промышленные газы |
| Материалы | Литой алюминиевый сплав. Уплотнительные кольца из фторкаучука (Viton). Тарелка клапана: нержавеющая сталь. |
| Сертификаты | CE |
| Соединение труб | Резьбовое фланцевое |
| Тип резьбы | BSP (трубная цилиндрическая резьба) |
| Макс. рабочее давление | 360 мбар |
| Рабочий диапазон температур | -15 ... 60°C |
| Дополнительное описание | - Использует фланцы Maxon серии KTVT для прямого монтажа в трубу, или может быть прикреплен непосредственно к входу или выходу из двойных клапанов серии VQ400 или комбинированных клапанов серии VR400 для специальных применений. - Для выбора подходящего привода, см. MT4000, MF4000, LKS160 или Modutrol IV. |
Характеристики
| Подсоединение клапана (размер резьбы) | Комментарий | Тип | |
|---|---|---|---|
| С монтажным кронштейном для привода | |||
| DN25 | Для Modutrol IV | VT5025M1005 |  |
| DN25 | Для MF4000 | VT5025M1013 | |
| DN25 | Для MT4000 | VT5025M1021 | |
| DN25 | Для LKS160 | VT5025M2003 | |
| DN50 | Для Modutrol IV | VT5050M1003 | |
| DN50 | Для MF4000 | VT5050M1011 | |
| DN50 | Для MT4000 | VT5050M1029 | |
| DN50 | Для LKS160 | VT5050M2001 | |
